LK Varmekredsfordeler RF 1-12 Kredse

LK varmekredsfordeler RF er fremstillet af rustfrit stål og fås i versioner fra 1 til 12 gulvvarmekredse.

LK Varmekredsfordeler RF 1-12 Kredse

Føj til overvågning, så giver vi besked så snart varen er på lager igen.

Produktet overvåges nu
Vi giver dig besked så snart varen er på lager igen.

LK Varmekredsfordeler RF 1-12 Kredse

LK varmekredsfordeler RF er fremstillet af rustfrit stål og fås i versioner fra 1 til 12 gulvvarmekredse.

Beskrivelse

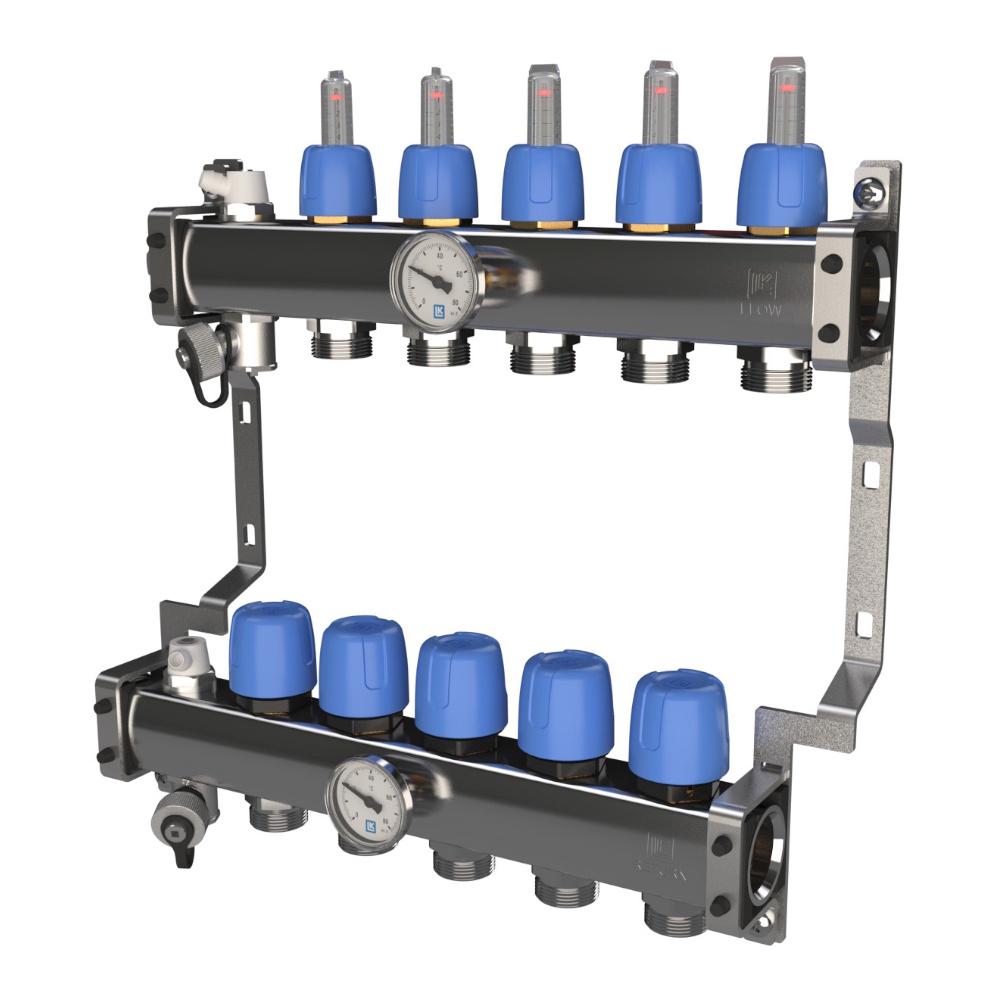

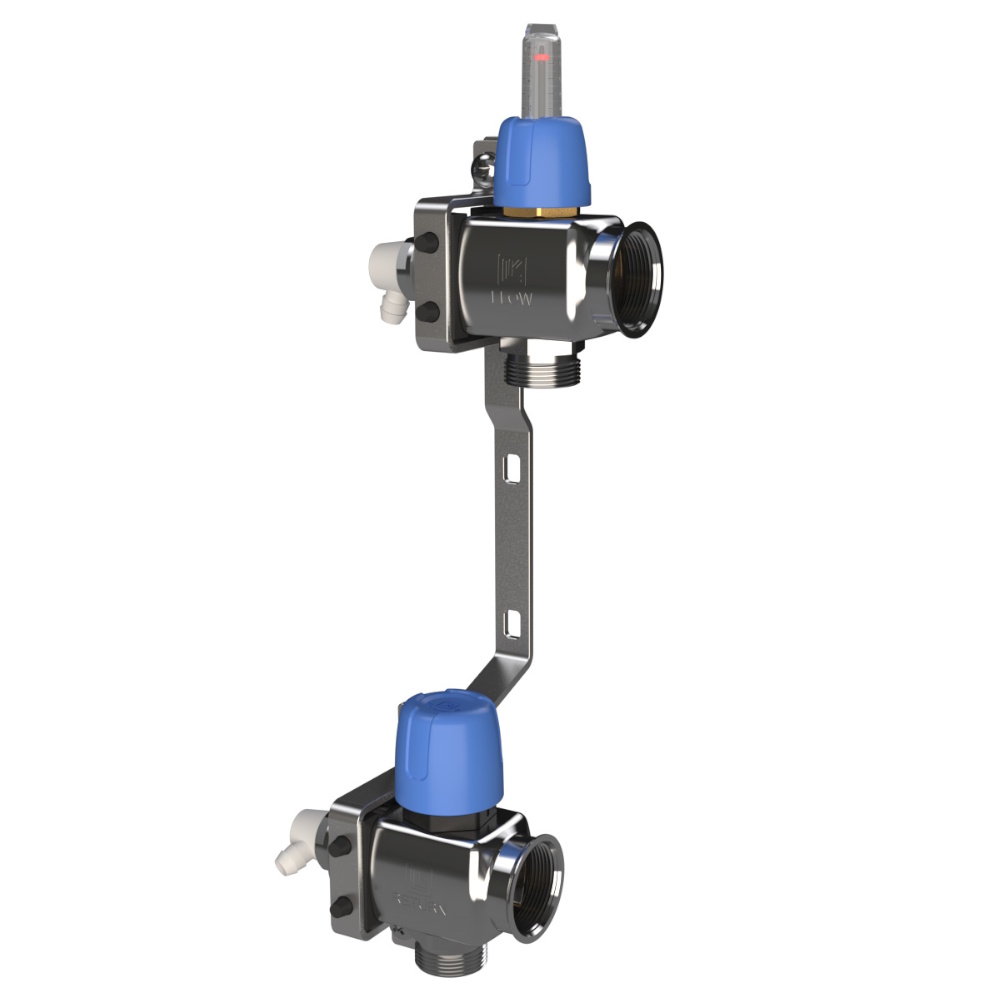

LK varmekredsfordeler RF er fremstillet af rustfrit stål og fås i versioner fra 1 til 12 gulvvarmekredse. Varmekredsfordeleren leveres færdigsamlet på en konsol. Fordeleren har termometre på fremløb og returløb, manuelle udluftningsventiler og påfyldnings-/tømningsventiler*. (*VKF RF 1 leveres uden termometer og påfyldnings-/tømningsventil). Der medfølger markeringsplader til markering af hvert gulvvarmekredsløb, installationsvejledning og en beskyttelsespose, der bruges til at beskytte fordeleren mod f.eks. betonsprøjt under konstruktionen.

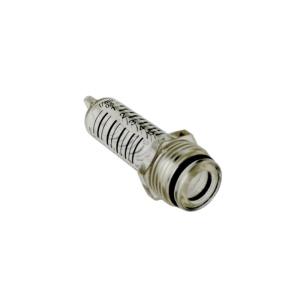

Den øvre fordeler mærket FLOW (indløb) er udstyret med flowindikatorer gradueret fra 0,5-5 l/min og justeringsventiler til justering af det respektive kredsløbsflow. Flowindikatorerne er fremstillet af temperatur- og slagfast plast. Plasten er modstandsdygtig over for frostvæske såsom glykol og ethanol med op til henholdsvis 50% og 30% tilsætning. Den nederste fordelerrør mærket RETURN (retur) har en håndbetjening til afspærring af det respektive kredsløb. Håndbetjeningen erstattes normalt med LK Aktuatorer. Fordelerrøret suppleres med LK Kugleventil og de nødvendige koblinger til tilslutning af gulvvarmerør:

  • LK Tilslutningskobling i dim. 12x2, 16x2 eller 20x2.

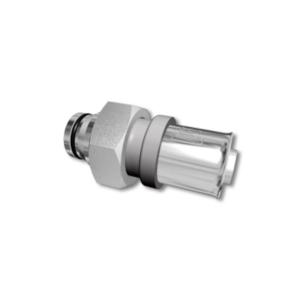

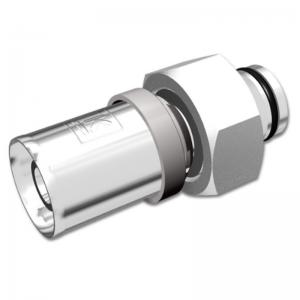

  • Alternativ LK Preskobling i dim. 16x2 eller 20x2
  • Tilslutningsmål:
  • Tilslutning fremløb, G25 indv
  • Tilslutning gulvvarmerør, G20 udv Eurocone

Mål

Fordelerrørets konstruktionsmål kan aflæses i artikeltabellen nedenfor. Centermålet for rørtilslutningerne er 50 mm med en 25 mm forskydning mellem fremløb og retur. Yderligere længdemål for tilbehør er angivet nedenfor.

  • LK Kugleventil Lige: 65 mm
  • LK Kugleventil Vinkel: 70 mm
  • LK By-Pass RF: 15 mm

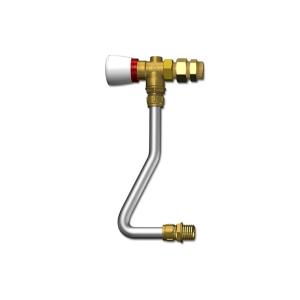

  • LK By-Pass Delta P RF: 155 mm
  • LK OptiFlow EVO II inkl. lige overgangsnippel: 123 mm
  • LK OptiFlow EVO II inkl. overgangsnippel i vinkel: 93 mm

For mere information, se LK's sortiment og produktets monteringsvejledning.

Specifikationer

  • Farve: Rustfrit stål
  • Materiale: Rustfrit stål
  • Velegnet til postevand: Nej
  • Velegnet til opvarmningsvand: Ja
  • Velegnet til kølevand: Ja
  • Velegnet til trykluft: Nej
  • Velegnet til glykol: Ja
  • Monteringsmetode: Overflademonteret
  • Model/Version: Dobbelt
  • Materiale: Rustfrit stål
  • Overfladebeskyttelse: Ubehandlet
  • Tilslutningsmål 1: Tilslutning 25 (1")
  • Form: Kontinuerlig med lige afgreninger
  • Tilslutning 1: Indvendig gevind G, cylindrisk (ISO 228-1)
  • Tilslutningsmål 2: Tilslutning 25 (1")
  • Tilslutning 2: Indvendig gevind G, cylindrisk (ISO 228-1)
  • Antal afgreningsretninger: 1
  • Afgreningsmål: Tilslutning 20 (3/4")
  • Centerafstand mellem afgreninger: 50 mm
  • Forskellig centerafstand mellem afgreninger: Nej
  • Trykklasse: PN 10
  • Maks. medietemperatur (kontinuerlig): 70 °C
  • Systembundet: Ja
  • Med påfyldnings- og aftapningsventil: Ja
  • Med afspærringsventil: Nej
  • Med udluftning: Ja
  • Med vægbeslag: Ja
  • Med monteringsdele: Nej
  • Med ben/fødder: Nej
  • Med isolering: Nej
  • Højde: 355 mm
  • Dybde: 90 mm

Producent                    Længde                Antal kredsløb

Varenummer                 (mm)

     2410258                         128                               1

     2419350                         220                               2

     2419351                         270                               3

     2419352                         320                               4

     2419353                         385                               5

     2419354                         420                               6

     2419355                         470                               7

     2419357                         520                               8

     2419358                         570                               9

     2419359                         620                              10

     2419360                         670                              11

     2419361                         720                              12
