Jordfelsbrytare 4Poler Typ-A 40A 30mA 230-400V IP20 Hager

Beskrivning

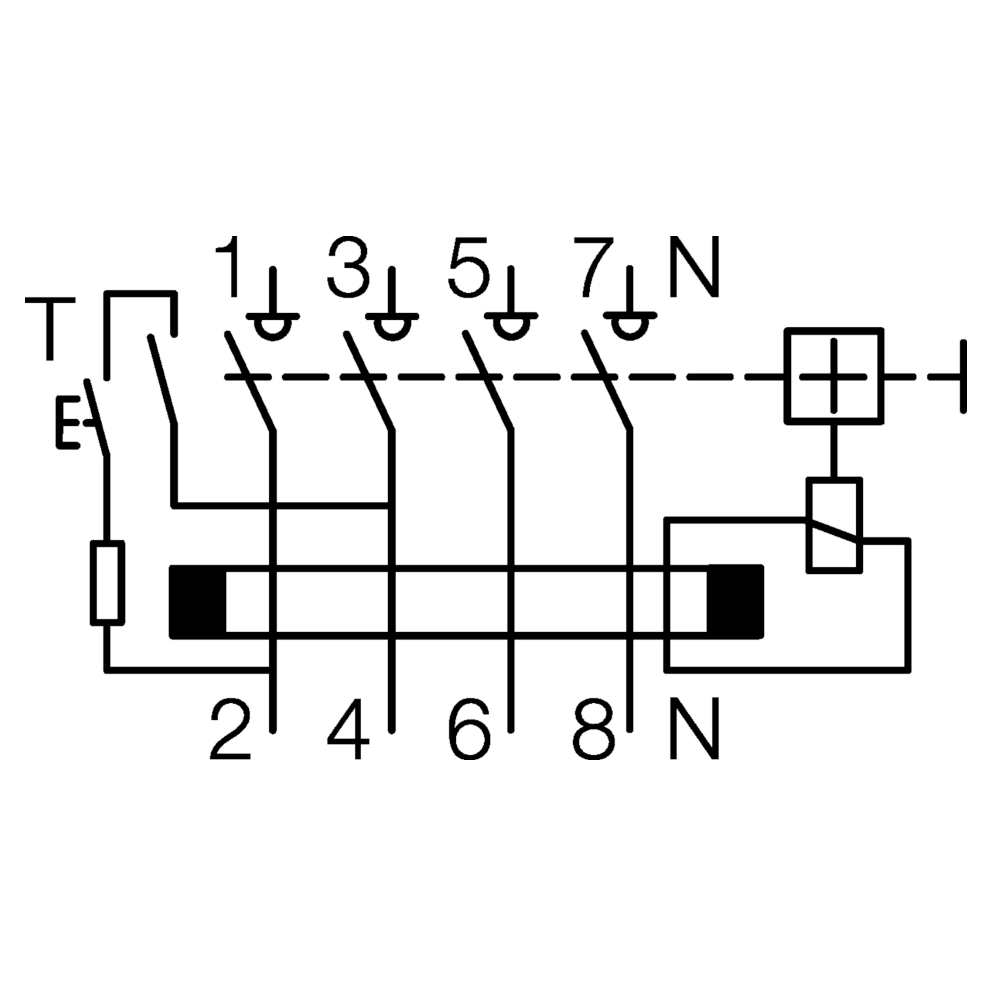

Fyrpolig jordfelsbrytare (RCCB) som används för att skydda personer och elektriska installationer mot felströmmar. Enheten övervakar kontinuerligt skillnaden mellan inkommande och utgående ström och bryter automatiskt kretsen när en läckström överstiger den nominella känsligheten på 30 mA. Jordfelsbrytaren är av typ A och kan detektera både växelströmsfel och pulserande likströmskomponenter, vilket gör den lämplig för moderna installationer med elektronisk utrustning. Den är avsedd för DIN-skenemontering i elcentraler och används vanligtvis i bostäder, kommersiella byggnader och industriella anläggningar där tillförlitligt person- och brandskydd krävs.

Specifikationer

• Antal poler: 3P+N
• Antal poler: 4
• Märkström: 40 A
• Nominell felström Idn: 30 mA
• Slut- och brytförmåga Idm: 1,50 kA
• Nominell villkorlig kortslutningsström Inc enligt EN 61008-1: 6 kA
• Nominellt åtdragningsmoment övre anslutning: 2,80 - 2,80 Nm
• Nominellt åtdragningsmoment nedre anslutning: 2,80 - 2,80 Nm
• Typ av övre anslutning på normkomponenter: Skruvanslutning
• Typ av nedre anslutning på normkomponenter: BIConnect
• Nominellt åtdragningsmoment: 2,80 - 2,80 Nm
• Märkdriftspänning Ue: 230 - 400 V
• Nominell isolationsspänning Ui: 500 V
• Nominell impulsskyddsspänning Uimp: 4000 V
• Max. driftspänning (Umax): 440 V
• Frekvens: 50 - 50 Hz
• Antal moduler: 4
• Lämplig för DIN-skena: Ja
• Felströmstyp: A
• Kapslingsklass (IP): IP20
• Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 - 25 mm²
• Anslutningsarea ingång och utgång med skruvar, flexibla ledare: 1 - 16 mm²
• Total effektförlust vid nominell märkström: 6,50 W
• Användningsförhållanden:
• Max. höjd: 2000 m
• Mekanisk livslängd (elektriska omkopplingar): 2000
• Mekanisk livslängd (omkopplingar): 4000
• Höjd: 83 mm
• Bredd: 70 mm
• Djup: 70 mm
