Jordfelsbrytare 4Poler Typ-A 63A 500mA 230-400V IP20 Hager

Beskrivning

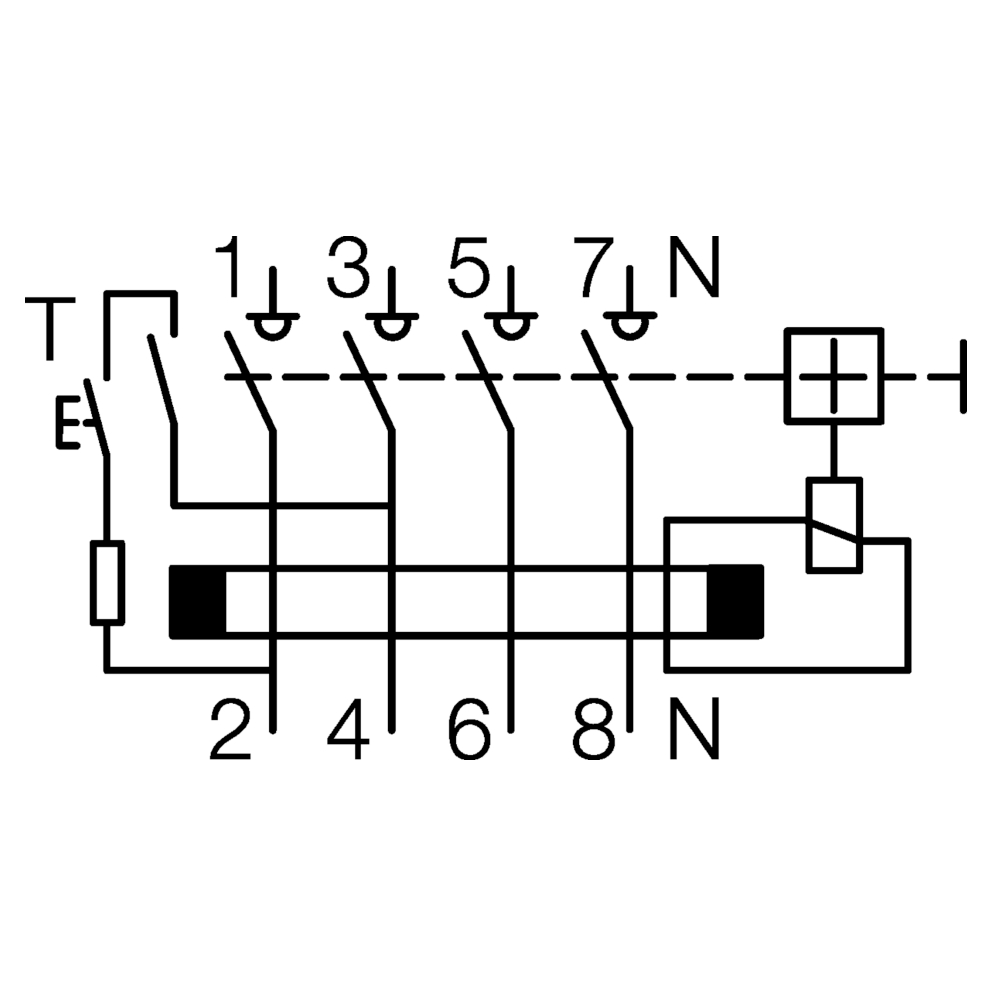

Fyrpolig jordfelsbrytare (RCCB) som ger skydd mot felströmmar i elektriska installationer och bidrar till att minska risken för elolyckor och brand. Enheten övervakar kontinuerligt skillnaden mellan inkommande och utgående ström och bryter automatiskt strömmen när en felström överstiger den nominella känsligheten på 500 mA. Jordfelsbrytaren är av typ A och kan detektera både växelströmsfel och pulserande likströmskomponenter. Den är avsedd för montering på DIN-skena i elcentraler och lämpar sig för användning i bostäder, kommersiella fastigheter och industriella installationer där tillförlitligt jordfelsskydd krävs.

Specifikationer

• Antal poler: 4P
• Antal poler: 4
• Märkström: 63 A
• Nominell felström Idn: 500 mA
• Slut- och brytförmåga Idm: 1,50 kA
• Nominell villkorlig kortslutningsström Inc enligt EN 61008-1: 6 kA
• Märkström -25°C: 63 A
• Märkström vid -20°C: 63 A
• Märkström -15°C: 63 A
• Märkström -10°C: 63 A
• Märkström -5°C: 63 A
• Märkström vid 0°C: 63 A
• Märkström 5°C: 63 A
• Märkström 10°C: 63 A
• Märkström 15°C: 63 A
• Märkström vid 20°C: 63 A
• Märkström 25°C: 63 A
• Märkström 30°C: 63 A
• Märkström 35°C: 63 A
• Märkström vid 40°C: 63 A
• Märkström vid 45°C: 60 A
• Märkström vid 50°C: 58 A
• Märkström 55°C: 55 A
• Märkström 60°C: 51 A
• Märkström 65°C: 48 A
• Märkström 70°C: 45 A
• Nominellt åtdragningsmoment övre anslutning: 2,80 - 2,80 Nm
• Nominellt åtdragningsmoment nedre anslutning: 2,80 - 2,80 Nm
• Typ av övre anslutning på normkomponenter: Skruvanslutning
• Typ av nedre anslutning på normkomponenter: BIConnect
• Nominellt åtdragningsmoment: 2,80 - 2,80 Nm
• Märkdriftspänning Ue: 230 - 400 V
• Nominell isolationsspänning Ui: 500 V
• Nominell impulsskyddsspänning Uimp: 4000 V
• Max. driftspänning (Umax): 440 V
• Frekvens: 50 - 50 Hz
• Antal moduler: 4
• Kapslingsklass (IP): IP20
• Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 - 25 mm²
• Anslutningsarea ingång och utgång med skruvar, flexibla ledare: 1 - 16 mm²
• Area flexibel ledare: 16 mm²
• Area solid ledare: 25 mm²
• Anslutningstyp: Skruvterminal
• Övre anslutning för normkomponenter: Anpassad anslutningsplint
• Nedåtriktad anslutning för normkomponenter: Anpassad anslutningsplint
• Total effektförlust vid nominell märkström: 19,70 W
• Användningsförhållanden:
• Max. höjd: 2000 m
• Mekanisk livslängd (elektriska omkopplingar): 2000
• Mekanisk livslängd (omkopplingar): 4000
• Höjd: 83 mm
• Bredd: 70 mm
• Djup: 70 mm
