LK PressPex Vinkel Övergång Universalrör Cu AX16x12mmx90°

Beskrivning

Presskoppling för sammanfogning av LK PAL samt LK PE-X Universalrör. Vid användning av PressPex-koppling med slätände av mässing (EN 12164, CW602N) skall denna ände fogas enligt respektive kopplingsleverantörs anvisning.

Specifikationer

• Dimension: AX16x12mmx90°
• Tryck/Flöde/Temp: PN10, maxtemp +70°C (+95°C)
• Funktion: Pressfog tappvatten/värme/kyla
• Utförande: Muff x slätända koppar
• Färg: Nickel/mässing
• Ytbehandling: Förnicklad
• Material: AZH-mässing
• Standard: Pressverktyg LK
• Material anslutning 1: Mässing
• Materialkvalitet anslutning 1: Mässing avzinkningshärdig (DZR)
• Ytskydd anslutning 1: Förnicklad
• Ytbehandling anslutning 1: Obehandlad
• Material anslutning 2: Mässing
• Materialkvalitet anslutning 2: Mässing avzinkningshärdig (DZR)
• Ytskydd anslutning 2: Förnicklad
• Ytbehandling anslutning 2: Obehandlad
• Form: Vinkel/Böj
• Modell/Utförande: 1-delad
• Böjningsvinkel: 90 °
• Förminskning: Nej
• Excentrisk: Nej
• Systembunden: Ja
• Utvändig rördiameter anslutning 1: 16 mm
• Godstjocklek anslutning 1: 2 mm
• Anslutning 1: Pressmuff
• Pressprofil anslutning 1: TH
• Dimension anslutning 2: DN 12
• Utvändig rördiameter anslutning 2: 12 mm
• Anslutning 2: Slätände
• Material tätning: EPDM (etenpropengummi)
• Med invändig stoppkant: Ja
• Dragfast: Ja
• Längd: 38,5 mm
• Medietemperatur (kontinuerlig): -20 - 70 °C
• Max. arbetstryck vid 20°C (PN): 10 bar
• Med packningar: Nej
• Med skyddslock/-plugg: Nej
• Med avtappningsventil: Nej
• Med luftningsventil/avluftare: Nej
• FM-märkt: Nej
• LPCB-märkt: Nej
• ULC-märkt: Nej
• UL-märkt: Nej

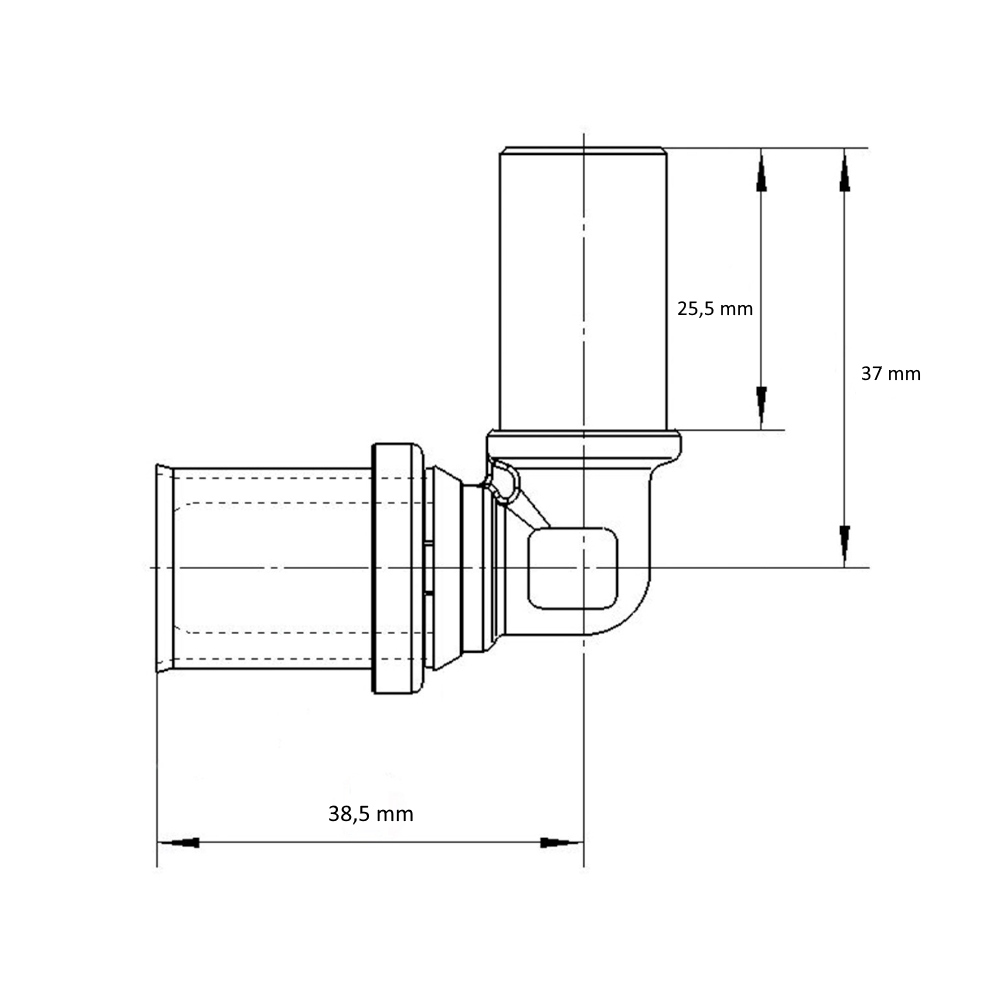

• Mått: D-25,5mm, H-35mm, L-38,5mm
