Miniatyrbrytare Skruvanslutning 2Poler C-Karakteristik 20A 10kA 400V IP20 Hager

Beskrivning

Minibrytare (fd dvärgbrytare) 2-polig med skruvanslutning NCN220 20A, C-karakteristik med en brytförmåga på 10kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

Specifikationer

• Märkström: 20 A
• Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2: 15 kA
• Märkkortslutningsbrytförmåga Icn under 230 V AC enligt IEC 60898-1: 10 kA
• Yttersta märkkortslutningsbrytförmåga Icu under 230 V AC IEC 60947-2: 30 kA
• Yttersta märkkortslutningsbrytförmåga Icu under 400 V AC IEC 60947-2: 15 kA
• Märkström -25°C: 25,08 A
• Märkström vid -20°C: 24,66 A
• Märkström -15°C: 24,24 A
• Märkström -10°C: 23,80 A
• Märkström -5°C: 23,36 A
• Märkström vid 0°C: 22,91 A
• Märkström 5°C: 22,45 A
• Märkström 10°C: 21,98 A
• Märkström 15°C: 21,51 A
• Märkström vid 20°C: 21,02 A
• Märkström 25°C: 20,51 A
• Märkström 30°C: 20 A
• Märkström 35°C: 19,47 A
• Märkström vid 40°C: 18,93 A
• Märkström vid 45°C: 18,37 A
• Märkström vid 50°C: 17,80 A
• Märkström 55°C: 17,20 A
• Märkström 60°C: 16,58 A
• Märkström 65°C: 15,94 A
• Märkström 70°C: 15,28 A

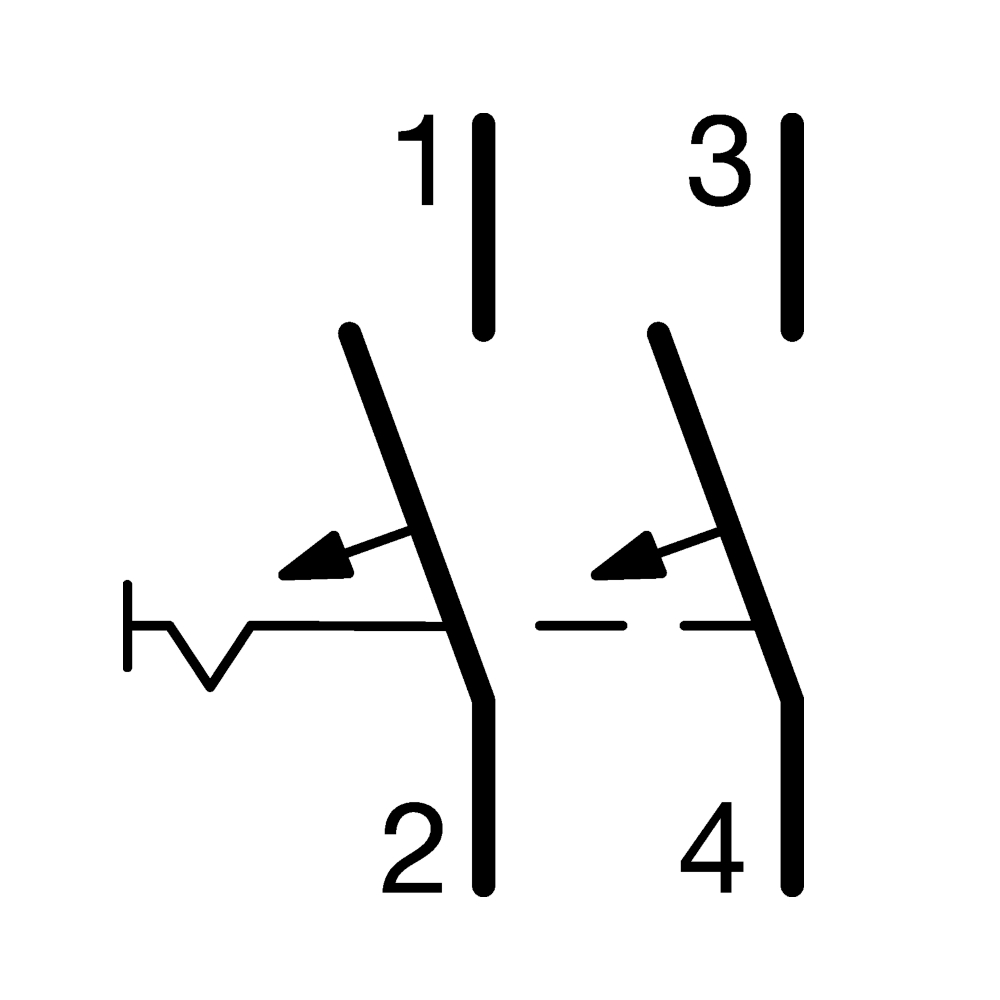

• Antal poler: 2P
• Kurva: C
• Antal moduler: 2
• Märkkortslutningsbrytförmåga Icn (IEC 60898-1): 10 kA
• Nominellt åtdragningsmoment övre anslutning: 2,80 - 2,80 Nm
• Nominellt åtdragningsmoment nedre anslutning: 2,80 - 2,80 Nm
• Nominellt åtdragningsmoment: 2,80 - 2,80 Nm
• Typ av nedre anslutning på normkomponenter: BIConnect
• Typ av övre anslutning på normkomponenter: Skruvanslutning
• 360 graders monteringsposition möjlig: Ja
• Märkdriftspänning Ue: 400 - 400 V
• Matningsspänning: AC
• Nominell isolationsspänning Ui: 500 V
• Nominell impulsskyddsspänning Uimp: 6000 V
• Frekvens: 50 - 60 Hz
• Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 - 35 mm²
• Anslutningsarea ingång och utgång med skruvar, flexibla ledare: 1 - 25 mm²
• Anslutningsarea vid inkommande med skruv, med flexibel ledare: 1 - 25 mm²
• Anslutningstyp: Skruvterminal
• Övre anslutning för normkomponenter: Anpassad anslutningsplint
• Nedåtriktad anslutning för normkomponenter: Anpassad anslutningsplint
• Kapslingsklass (IP): IP20
• Nätsavstånd: 60 mm
• Föroreningsgrad enligt IEC 60664 / IEC 60947-2: 2
• Energibegränsningsklass I²t: 3
• Driftstemperatur: -25 - 70 °C
• Total effektförlust vid nominell märkström: 5,29 W
• Mekanisk livslängd (elektriska omkopplingar): 4000
• Mekanisk livslängd (omkopplingar): 20000
• Höjd: 83 mm
• Bredd: 35 mm
• Djup: 70 mm
