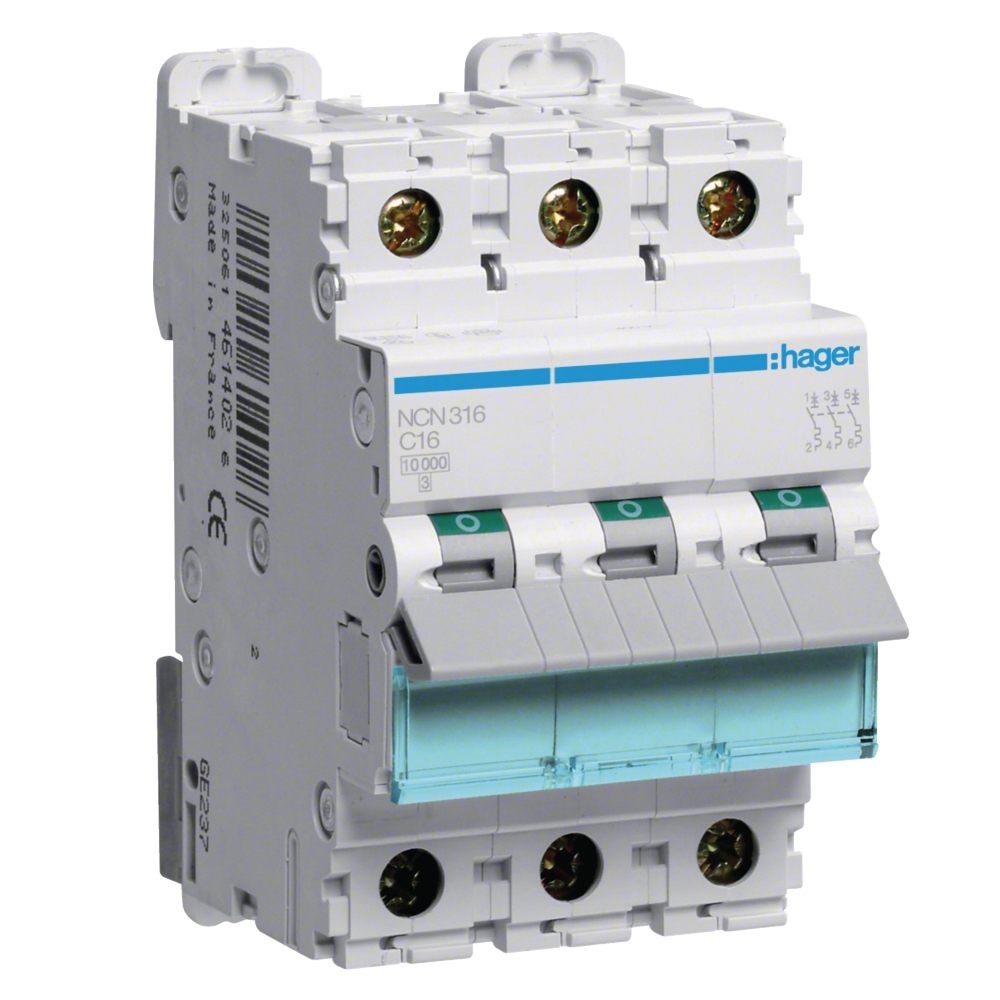

Miniatyrbrytare Skruvanslutning 3Poler C-Karakteristik 16A 10kA 400V IP20 Hager

Beskrivning

Minibrytare (fd dvärgbrytare) 3-polig med skruvanslutning NCN316 16A, C-karakteristik med en brytförmåga på 10kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring. Passar för industri och kommersiella fastigheter.

Specifikationer

• Märkström: 16 A
• Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2: 15 kA
• Märkkortslutningsbrytförmåga Icn under 230 V AC enligt IEC 60898-1: 10 kA
• Yttersta märkkortslutningsbrytförmåga Icu under 230 V AC IEC 60947-2: 30 kA
• Yttersta märkkortslutningsbrytförmåga Icu under 400 V AC IEC 60947-2: 15 kA
• Märkström -25°C: 20,27 A
• Märkström vid -20°C: 19,92 A
• Märkström -15°C: 19,56 A
• Märkström -10°C: 19,20 A
• Märkström -5°C: 18,83 A
• Märkström vid 0°C: 18,45 A
• Märkström 5°C: 18,07 A
• Märkström 10°C: 17,67 A
• Märkström 15°C: 17,27 A
• Märkström vid 20°C: 16,86 A
• Märkström 25°C: 16,43 A
• Märkström 30°C: 16 A
• Märkström 35°C: 15,48 A
• Märkström vid 40°C: 14,94 A
• Märkström vid 45°C: 14,38 A
• Märkström vid 50°C: 13,80 A
• Märkström 55°C: 13,19 A
• Märkström 60°C: 12,56 A
• Märkström 65°C: 11,89 A
• Märkström 70°C: 11,18 A

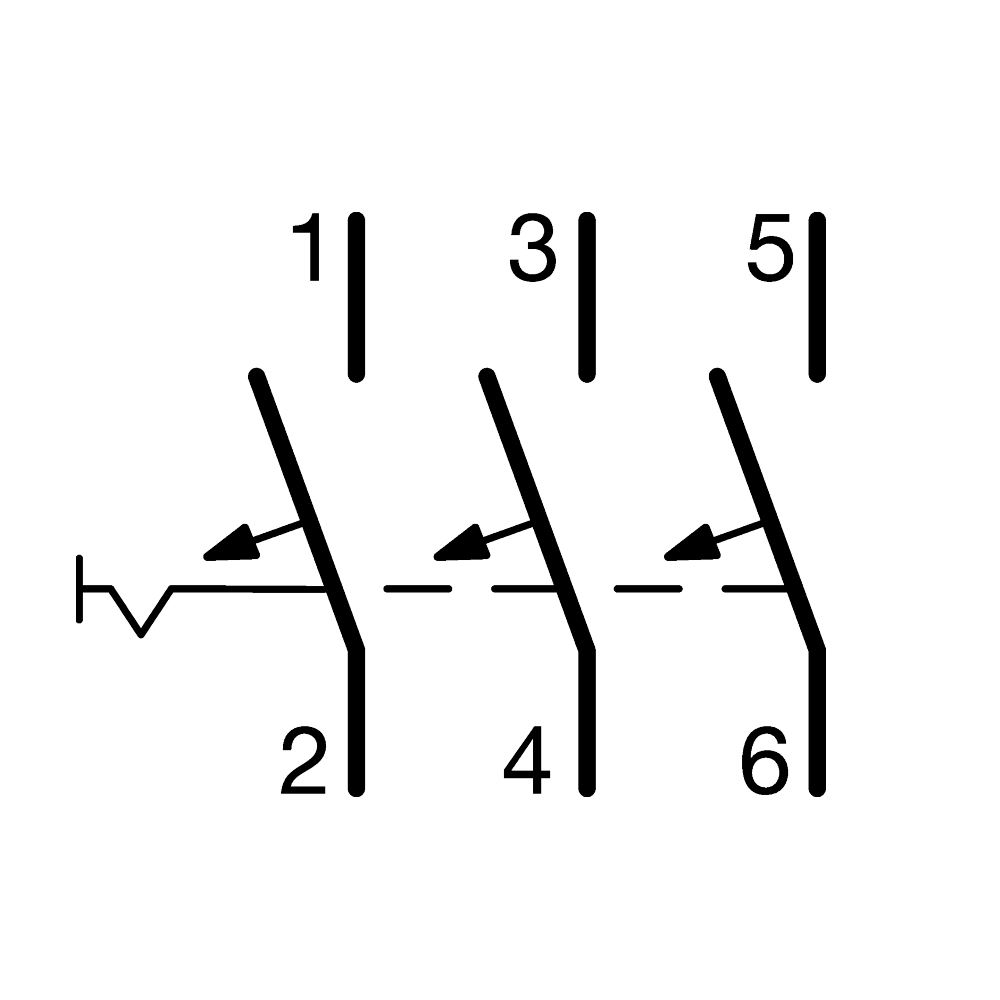

• Antal poler: 3P
• Kurva: C
• Antal moduler: 3
• Märkkortslutningsbrytförmåga Icn (IEC 60898-1): 10 kA
• Nominellt åtdragningsmoment övre anslutning: 2,80 - 2,80 Nm
• Nominellt åtdragningsmoment nedre anslutning: 2,80 - 2,80 Nm
• Nominellt åtdragningsmoment: 2,80 - 2,80 Nm
• Typ av nedre anslutning på normkomponenter: BIConnect
• Typ av övre anslutning på normkomponenter: Skruvanslutning
• 360 graders monteringsposition möjlig: Ja
• Märkdriftspänning Ue: 400 - 400 V
• Matningsspänning: AC
• Nominell isolationsspänning Ui: 500 V
• Nominell impulsskyddsspänning Uimp: 6000 V
• Frekvens: 50 - 60 Hz
• Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 - 35 mm²
• Anslutningsarea ingång och utgång med skruvar, flexibla ledare: 1 - 25 mm²
• Anslutningsarea vid inkommande med skruv, med flexibel ledare: 1 - 25 mm²
• Anslutningstyp: Skruv­ter­minal
• Övre anslutning för normkomponenter: Anpassad anslutningsplint
• Nedåtriktad anslutning för normkomponenter: Anpassad anslutningsplint
• Kapslingsklass (IP): IP20
• Näts­av­stånd: 60 mm
• Föroreningsgrad enligt IEC 60664 / IEC 60947-2: 2
• Energibegränsningsklass I²t: 3
• Luftfuktighetsskydd: För alla klimat
• Driftstemperatur: -25 - 70 °C
• Total effektförlust vid nominell märkström: 8,27 W
• Meka­nisk livsl. (elekt­riska omkopp­lingar): 4000
• Meka­nisk livs­längd (omkopp­lingar): 20000
• Höjd: 83 mm
• Bredd: 52,5 mm
• Djup: 70 mm
