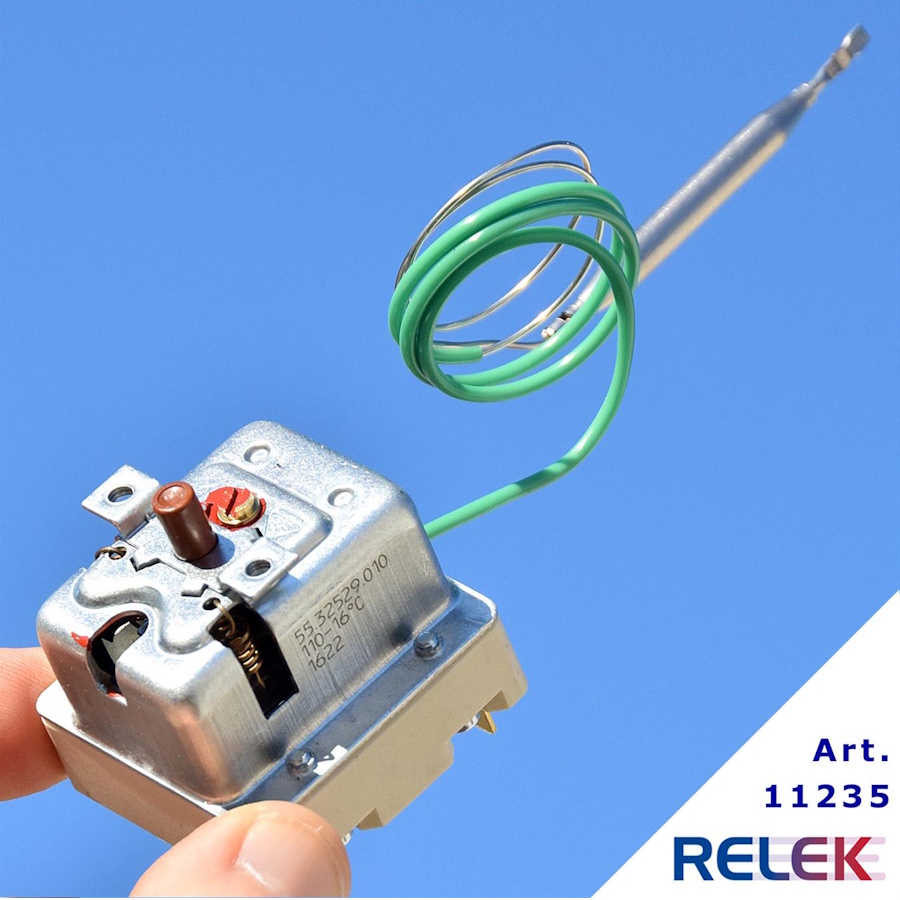

Överhettningsskydd RELEK 3-Poligt EGO 110-16°C

Säkra ditt värmesystem, din ackumulatortank eller din värmepanna med detta robusta och pålitliga 3-poliga överhettningsskydd från RELEK. Denna mekaniska temperatursäkring är speciellt konstruerad för att tåla tuffa tag i krävande värmeanläggningar och fungerar som en helt fristående säkerhetsbarriär.

Perfekt skydd för externa elpatroner och styrsystem
Tack vare sin robusta mekaniska konstruktion är skyddet idealiskt att montera i anläggningar där elpatroner styrs digitalt av externa system, till exempel via en värmepump eller ett externt hjälprelä. Brytfunktionen sker helt mekaniskt och oberoende av elektronik, vilket ger en trygg och driftsäker miljö i pannrummet.

Observera: Överhettningsskyddet har manuell återställning, vilket innebär att brytarblocket måste återställas manuellt efter att tanken svalnat innan driften kan återupptas.

Kraftfull brytförmåga och smart 3-polig säkerhet
Med en kraftig brytförmåga på 20A vid 400V klarar detta skydd direktbrytning av standardelpatroner (upp till ca 13 kW) utan problem. Överhettningsskyddet är 3-poligt – om kritiska temperaturer uppnås bryts samtliga tre faser till elpatronen samtidigt, vilket garanterar att hela elementet görs strömlöst omedelbart och utan avbrott.

Tålig kapillärrörskonstruktion för universell montering
Skyddet är utrustat med en standardsond på 6x80 mm och ett 540 mm långt kapillärrör, vilket gör det enkelt att montera i tankens befintliga dykrör. Det klarar att bryta vid en maxtemperatur på 110°C (tolerans nedåt till -16°C, brytning sker mekaniskt mellan 94°C och 110°C). Enheten har en mycket lång mekanisk livslängd och är anpassad för stabil drift år efter år.

Produktfördelar:

• Mångsidig användning: Perfekt för både ackumulatortankar, elpannor och dockade värmepumpssystem.
• Högsta säkerhet: 3-polig brytning ser till att samtliga 3 faser till elpatronen bryts samtidigt för maximal trygghet.
• Mekanisk trygghet: Oberoende av digital styrning – bryter strömmen helt mekaniskt via kapillärrör om kontaktorer fastnar.
• Kraftfull kapacitet: Brytförmåga på 20A klarar de flesta vanliga elpatroner (t.ex. 6 kW och 9 kW) på marknaden.
• Standardmått: Flexibel konstruktion anpassad för standard dykrör med 6 mm öppning.
• Manuell återställning: Kräver fysisk kontroll av systemet innan uppstart efter utlösning.

Tekniska Specifikationer:

• Typ: Temperaturbegränsare / Överhettningsskydd (kapillärrörstyp)
• Spänning: 400V (20A)
• Bryttemperatur: 110°C (Tolerans nedåt till -16°C, mekanisk utlösning mellan 94°C och 110°C)
• Antal poler: 3-polig (samtidig brytning)

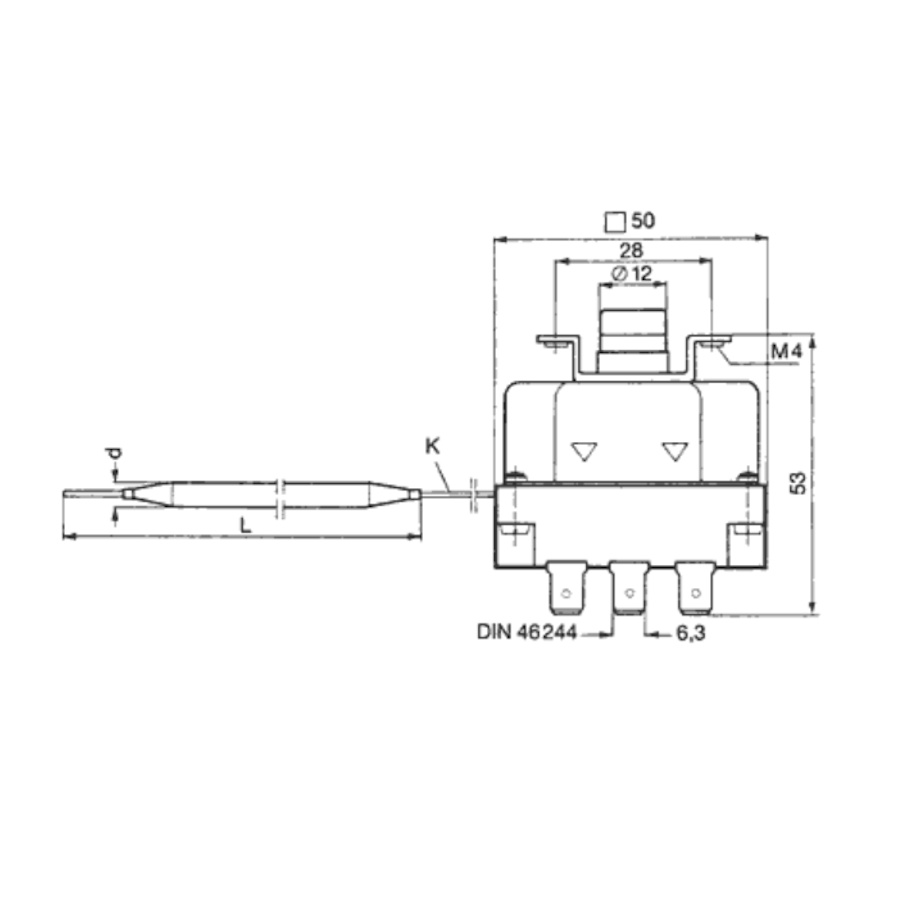

• Givarbulb (sond): Längd 80 mm, diameter 6 mm
• Kapillärrörslängd: 540 mm
• Koppling: Seriekopplas lämpligen på kontaktorns manöverkrets för extern styrning
• Återställning: Manuell knapp på brytarblocket
• Tillverkare: RELEK / E.G.O. (Art.nr: R-11235)
• RSK-nummer: 6211318
