Miniatyrbrytare QuickConnect 3Poler B-Karakteristik 16A 6kA 230-400V IP20 Hager

Beskrivning

Minibrytare (fd dvärgbrytare) 3-polig med QuickConnect MBS316 16A, B-karakteristik med en brytförmåga på 6kA. Marknadens säkraste snabbanslutning QuickConnect sparar installationstid och ger en konstant fjäderbelastning som inte behöver efterdras. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B och C-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

Specifikationer

• Märkström: 16 A
• Märkström -15°C: 20,06 A
• Märkström -10°C: 19,65 A
• Märkström -5°C: 19,23 A
• Märkström vid 0°C: 18,80 A
• Märkström 5°C: 18,36 A
• Märkström 10°C: 17,92 A
• Märkström 15°C: 17,46 A
• Märkström vid 20°C: 16,99 A
• Märkström 25°C: 16,50 A
• Märkström 30°C: 16 A
• Märkström 35°C: 15,48 A
• Märkström vid 40°C: 14,95 A
• Märkström vid 45°C: 14,40 A
• Märkström vid 50°C: 13,82 A
• Märkström 55°C: 13,22 A
• Märkström 60°C: 12,59 A
• Märkström 65°C: 11,93 A
• Märkström 70°C: 11,23 A

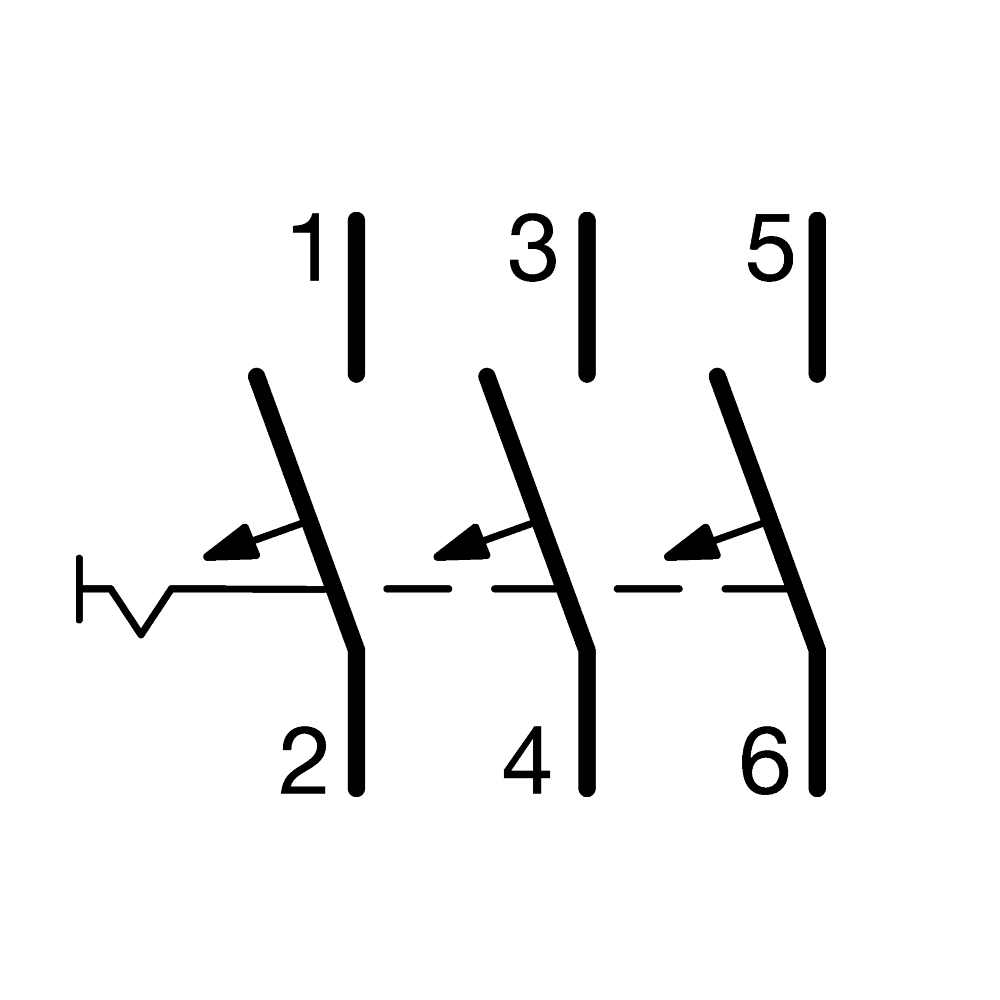

• Antal poler: 3P
• Kurva: B
• Antal moduler: 3
• Märkkortslutningsbrytförmåga Icn (IEC 60898-1): 6 kA
• Nominellt åtdragningsmoment övre anslutning: 2,80 - 2,80 Nm
• Nominellt åtdragningsmoment nedre anslutning: 2,80 - 2,80 Nm
• Nominellt åtdragningsmoment: 2,80 - 2,80 Nm
• Typ av nedre anslutning på normkomponenter: BIConnect
• Typ av övre anslutning på normkomponenter: Skruvanslutning
• 360 graders monteringsposition möjlig: Ja
• Märkdriftspänning Ue: 230 - 400 V
• Matningsspänning: AC
• Nominell isolationsspänning Ui: 500 V
• Nominell impulsskyddsspänning Uimp: 4000 V
• Frekvens: 50 - 60 Hz
• Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 - 35 mm²
• Anslutningsarea ingång och utgång med skruvar, flexibla ledare: 1 - 25 mm²
• Anslutningsarea vid inkommande med skruv, med flexibel ledare: 1 - 25 mm²
• Anslut­nings­area utgå­ende Quick­Con­nect, för flex­ibel ledare: 1,5 - 4,0 mm²
• Area flex­ibel ledare: 1 - 25 mm²
• Area solid ledare: 1 - 35 mm²
• Anslut­nings­area utgå­ende snab­ban­slut­ning, solid ledare: 1,5 - 4,0 mm²
• Anslutningstyp: Quick­Con­nect
• Övre anslutning för normkomponenter: Anpassad anslutningsplint
• Nedåtriktad anslutning för normkomponenter: Anpassad anslutningsplint
• Kapslingsklass (IP): IP20
• Föroreningsgrad enligt IEC 60664 / IEC 60947-2: 2
• Energibegränsningsklass I²t: 3
• Luftfuktighetsskydd: För alla klimat
• Driftstemperatur: -25 - 70 °C
• Total effektförlust vid nominell märkström: 6,33 W
• Höjd: 83,4 mm
• Bredd: 52,5 mm
• Djup: 70 mm
