Miniatyrbrytare QuickConnect 3Poler B-Karakteristik 20A 6kA 230-400V IP20 Hager

Beskrivning

Minibrytare (fd dvärgbrytare) 3-polig med QuickConnect MBS320 20A, B-karakteristik med en brytförmåga på 6kA. Marknadens säkraste snabbanslutning QuickConnect sparar installationstid och ger en konstant fjäderbelastning som inte behöver efterdras. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

Specifikationer

• Märkström: 20 A
• Yttersta märkkortslutningsbrytförmåga Icu under 400 V AC IEC 60947-2: 10 kA
• Märkström -15°C: 24,4 A
• Märkström -10°C: 24 A
• Märkström -5°C: 23,5 A
• Märkström vid 0°C: 23,1 A
• Märkström 5°C: 22,6 A
• Märkström 10°C: 22,1 A
• Märkström 15°C: 21,6 A
• Märkström vid 20°C: 21,1 A
• Märkström 25°C: 20,5 A
• Märkström 30°C: 20 A
• Märkström 35°C: 19,4 A
• Märkström vid 40°C: 18,7 A
• Märkström vid 45°C: 18 A
• Märkström vid 50°C: 17,3 A
• Märkström 55°C: 16,6 A
• Märkström 60°C: 15,8 A
• Märkström 65°C: 15 A
• Märkström 70°C: 14,1 A

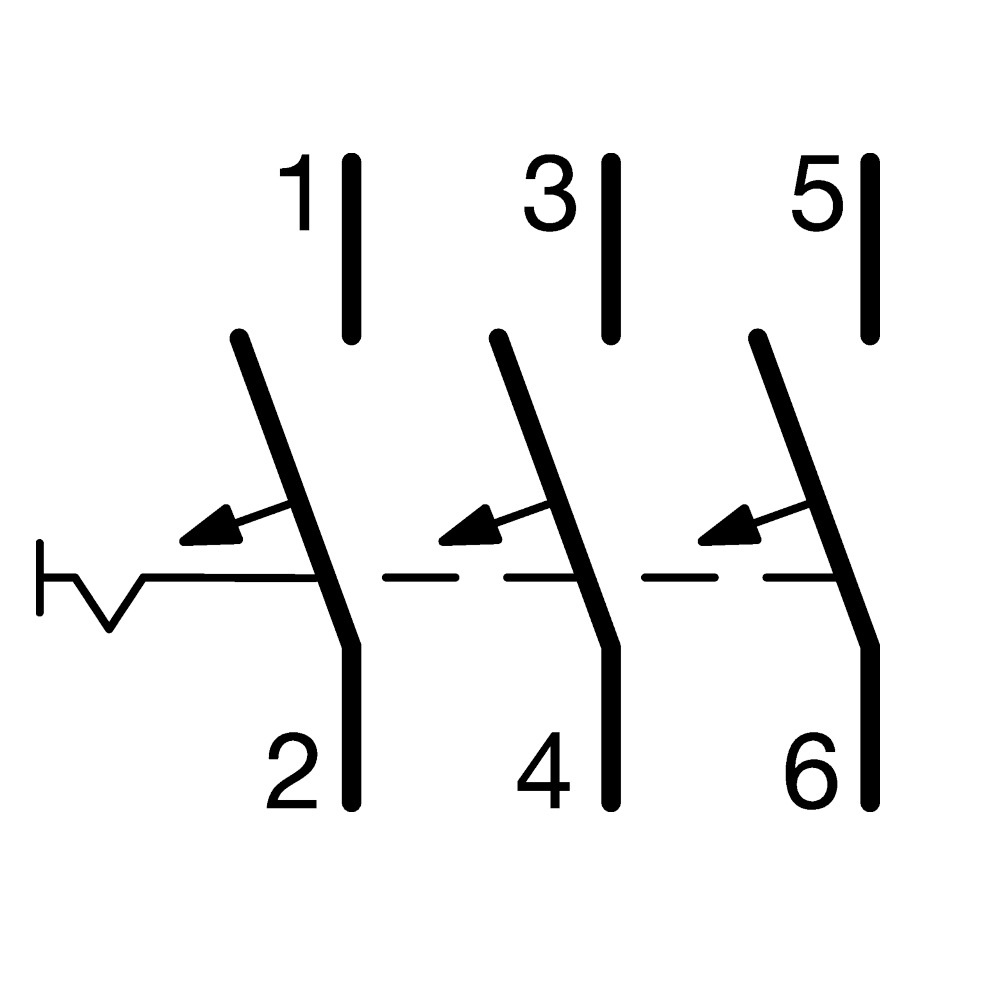

• Antal poler: 3P
• Kurva: B
• Antal moduler: 3
• Märkkortslutningsbrytförmåga Icn (IEC 60898-1): 6 kA
• Nominellt åtdragningsmoment: 2,80 - 2,80 Nm
• 360 graders monteringsposition möjlig: Ja
• Märkdriftspänning Ue: 230 - 400 V
• Matningsspänning: AC
• Nominell isolationsspänning Ui: 500 V
• Nominell impulsskyddsspänning Uimp: 4000 V
• Frekvens: 50 - 60 Hz
• Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 - 35 mm²
• Anslutningsarea ingång och utgång med skruvar, flexibla ledare: 1 - 25 mm²
• Anslutningsarea vid inkommande med skruv, med flexibel ledare: 1 - 25 mm²
• Area flexibel ledare: 1 - 25 mm²
• Area solid ledare: 1 - 35 mm²
• Anslutningstyp: Quickconnect
• Övre anslutning för normkomponenter: Anpassad anslutningsplint
• Kapslingsklass (IP): IP20
• Föroreningsgrad enligt IEC 60664 / IEC 60947-2: 2
• Energibegränsningsklass I²t: 3
• Luftfuktighetsskydd: För alla klimat
• Driftstemperatur: -25 - 70 °C
• Total effektförlust vid nominell märkström: 8,90 W
• Höjd: 83,40 mm
• Bredd: 52,50 mm
• Djup: 70 mm
